詳情描述

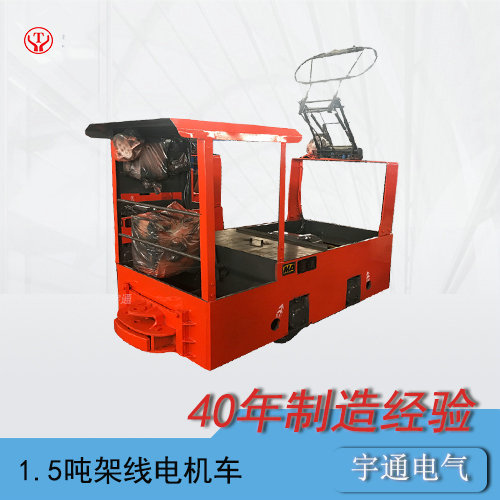

CJY1.5t噸工礦架線式電機車的牽引電壓分為100V、250V兩種，采用電阻調速或IGBT調速。其結構有內車架、外車架兩種。其特點:運行穩定、靈活，操作簡便，維護量少且易于維修。采用漲閘制動或電制動，制動效果好。
1.5T架線式電機車的工作過程
高壓交流電經牽引變流所降壓、整流后，正極接到架空線上，負極接到鐵軌上。機車上的受電弓與架空線接觸，將電流引入車內，再經空氣自動開關、控制器、電阻箱進入牽引電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。從電動機流出的電流經軌道流回變流所。
1.5T窄軌架線式電機車的使用環境
1、周圍空氣溫度為40℃***低為-25℃。
2、空氣相對濕度不大于90%，同時該月的平均***低溫度不高于25℃。
注：機車牽引力按車輪與鋼軌粘著系數μ=0.25情況下確定，牽引力只能在短期啟動時使用。
產品參數
| 型號 | CJY1.5/6、7、9G(B) | ||
| 粘重 | 1.5t | ||
| 軌距 | 600、762或900mm | ||
| 牽引力 | 2.55kN | 3.24kN | |
| 最大牽引力 | 3.68kN | ||
| 速度 | 4.54km/h | 6.6km/h | |
| 直流電壓 | 100V | 250V | |
| 電機功率×臺數 | 3.5kW×1 | 6.5kW×1 | |
| 尺寸 | 長度（帶碰頭） | 2340mm | 2370mm |
| 寬度 | 950、1112或1250mm | ||
| 高度（軌面至頂棚） | 550mm | ||
| 軸距 | 650mm | ||
| 輪徑 | Φ460mm | ||
| 受電器工作高度 | 1600～2000mm | 1800～2000mm | |
| 最小轉彎半徑 | 5m | ||
| 調速方式 | 電阻或斬波調速 | ||
| 制動方式 | 機械制動 | ||
